分布式日志系统

在微服务架构中，应用程序被拆分为多个小型的、自治的服务，日志分散在各个服务实例中。当系统出现问题时，需要登录到不同的服务器、查看不同的日志文件，排查效率极低。因此，建立统一的分布式日志系统成为微服务架构中的必备基础设施。

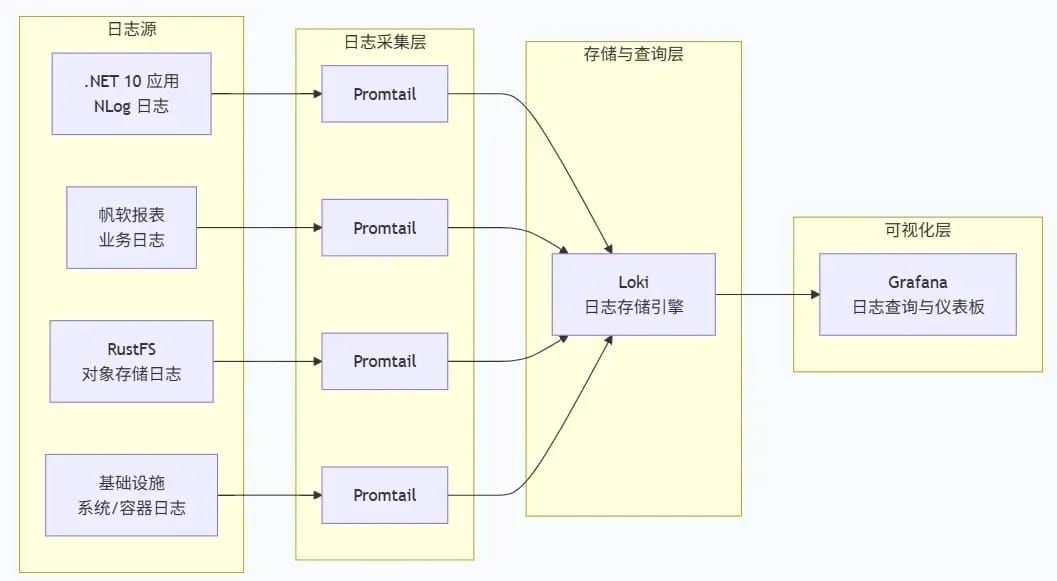

HMX 平台采用 Grafana + Loki + Promtail 的轻量级日志聚合方案，集中采集 .NET 应用程序日志、第三方组件日志以及基础设施日志，实现日志的统一存储、查询与可视化分析。

%%{init: {'theme': 'base', 'themeVariables': {'fontSize': '14px'}}}%%
graph LR
    %% 定义节点样式
    classDef logSource fill:#eaeaff,stroke:#c4c4e6,stroke-width:1px
    classDef agent fill:#eaeaff,stroke:#c4c4e6,stroke-width:1px
    classDef storage fill:#eaeaff,stroke:#c4c4e6,stroke-width:1px
    classDef visual fill:#eaeaff,stroke:#c4c4e6,stroke-width:1px
    %% 定义子图容器样式
    classDef layerBox fill:#fcfae0,stroke:#d8d4a8,stroke-width:1px

    %% --- 1. 日志源层 ---
    subgraph Layer1 ["日志源"]
        direction TB
        S1[".NET 10 应用<br/>NLog 日志"]:::logSource
        S2["帆软报表<br/>业务日志"]:::logSource
        S3["RustFS<br/>对象存储日志"]:::logSource
        S4["基础设施<br/>系统/容器日志"]:::logSource
    end

    %% --- 2. 日志采集层 ---
    subgraph Layer2 ["日志采集层"]
        direction TB
        P1["Promtail"]:::agent
        P2["Promtail"]:::agent
        P3["Promtail"]:::agent
        P4["Promtail"]:::agent
    end

    %% --- 3. 存储与查询层 ---
    subgraph Layer3 ["存储与查询层"]
        Loki["Loki<br/>日志存储引擎"]:::storage
    end

    %% --- 4. 可视化层 ---
    subgraph Layer4 ["可视化层"]
        Grafana["Grafana<br/>日志查询与仪表板"]:::visual
    end

    %% --- 建立连接关系 ---
    S1 -- 推送 --> P1
    S2 -- 推送 --> P2
    S3 -- 推送 --> P3
    S4 -- 推送 --> P4

    P1 -- 汇聚 --> Loki
    P2 -- 汇聚 --> Loki
    P3 -- 汇聚 --> Loki
    P4 -- 汇聚 --> Loki

    Loki -- 查询 --> Grafana

    %% 应用大框背景样式
    class Layer1,Layer2,Layer3,Layer4 layerBox

1. 应用日志采集（NLog）

平台集成 NLog 作为 .NET 10 应用程序的日志记录框架，日志输出格式化为 JSON，便于 Promtail 采集和 Loki 索引。

2. 日志采集器（Promtail）

Promtail 负责采集各类日志文件并推送到 Loki，支持多来源配置。

3. 日志存储与查询（Loki）

Loki 采用轻量级设计，仅索引日志元数据（标签），不索引日志全文，大幅降低存储成本。

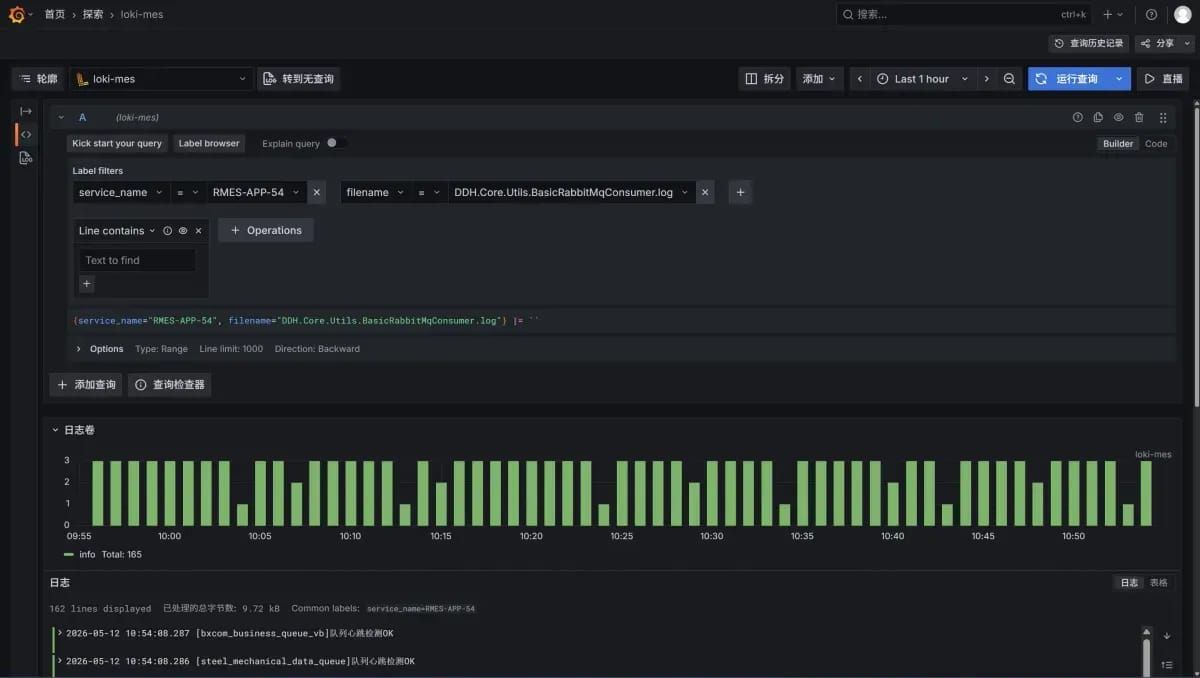

4. 可视化分析（Grafana）

通过 Grafana 的 Explore 功能进行日志查询和分析。

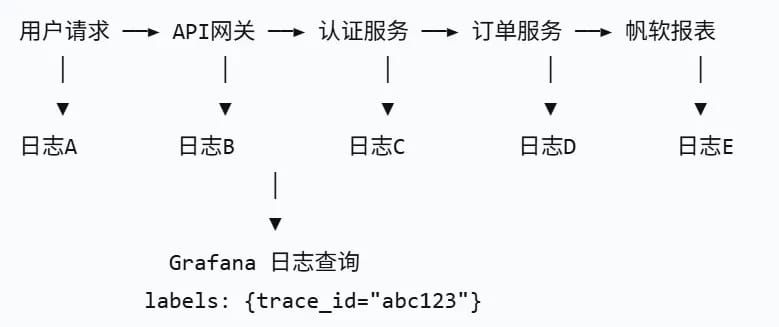

日志全链路追踪示例

当用户发起一个跨服务的请求（如生成报表）时，通过 TraceId 串联完整的日志链路：

设计优势

能力维度	HMX 日志方案优势
轻量高效	Loki 无需 Elasticsearch 级别的资源消耗，适合中小规模部署
统一查询	在 Grafana 中同时查看应用、报表、存储、系统等多源日志
成本可控	日志内容不索引，存储成本低，支持分层存储策略
原生集成	Grafana 原生支持 Loki，无需额外开发即可完成可视化
扩展友好	新增服务只需配置 Promtail 采集路径，自动纳入日志系统
